VOCs废气处理设备RTO燃烧炉炉体如何选材？（RTO炉体材质介绍及对防腐蚀和耐高温材质的要求）

在VOCs废气治理解决方案中，RTO炉体材质的选择有多种，诸如Q235B、304、304L、316、316L、310S、321、2205、2507以及一些特材等。根据行业特点，RTO炉体所选材质对防腐蚀和耐高温有着不同程度的要求。那么，VOCs废气处理设备RTO燃烧炉炉体如何选材？格林斯达环保公司为您介绍RTO炉体所选Q235B、304材质对防腐蚀和耐高温的要求及其应用范围如下：

RTO燃烧炉炉体材质介绍

VOCs废气处理设备RTO燃烧炉炉体常用材质主要有以下几种：

一、Q235B材质介绍

1、“Q235B”是由Q+数字+质量等级符号+脱氧方法符号组成，他的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa，表示它是一种屈服点为235MPa的碳素结构钢，“B”表示在质量等级符号中，它属于B等级，脱氧方法符号：F表示沸腾钢，B表示半镇静钢，Z表示镇静钢，TZ表示特殊镇静钢，镇静钢可不标符号，即ZT和TZ 都可不标。

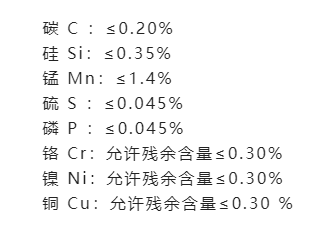

2、Q235B元素含量

Q235B如果按照品质来划分，有一种是普通钢，它的P指数应该控制在0.045%以内。还有一种是优质的钢材，P、S都需要达到0.035%以内。

二、304材质介绍

当然有些行业有可能会碰到一些弱有机酸的腐蚀，或者客户会对全厂材质做统一的要求，要求用到304不锈钢，那么作为Z常用的RTO不锈钢，我们一起来了解一下304不锈钢。

1、基本概念介绍

304不锈钢牌号：06Cr19Ni10，作为一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。它的密度为7.93 g/cm3，业内也叫做18/8不锈钢。在一定使用条件下耐高温可达800℃，具有加工性能好，韧性高的特点。

2、304元素含量

304不锈钢是使用Z为普遍的一种铬-镍不锈钢，作为一种应用广泛的材质，具有良好的耐蚀性、耐热性、高温强度和机械特性。

由于不锈钢的电阻系数远大于低碳钢，在焊接时焊条及焊接区的母材都比较容易被加热而融化，同时使熔区周围的基体过热，造成焊区变形不均和晶粒粗大。

不锈钢的线膨胀系数大，导热系数小，热量不易传递，焊接时熔深大，焊接加热使结构膨胀，冷却时产生较大的收缩变形和拉应力，容易引起热裂纹，尤其在医化行业，RTO更容易发生焊缝腐蚀。

4、焊缝腐蚀的主要原因

不锈钢焊接加工后，在焊接热影响区内容易引发晶间腐蚀。原因是在焊接热影响区内，在敏化温度（450℃—850℃）区间，基体局部贫铬，难以钝化，造成耐蚀性明显下降，于是在相应的腐蚀环境中优先被腐蚀，钢的晶界由于受腐蚀变宽。这时腐蚀部位的塑性和强度已严重丧失，冷弯时出现裂纹、脆断，腐蚀部位落地无金属声。所以在RTO的加工过程中，如果选用不锈钢，都可能会发生晶间腐蚀，这也是RTO应用在医化行业，接触废气部分通常要做防腐处理的主要原因。

RTO炉体材质对防腐蚀和耐高温的要求及应用范围

1、碳钢材质是RTO常用的材质，因为炉体保温部分的壁板通常会选择碳钢，一般厚度≥6mm；不做保温也就是和废气直接接触的部分，通常会根据接触的不同废气组分的理化性质（主要是根据腐蚀性、温度等）选择不同材质。而碳钢应用范围有印刷、喷涂、涂装、电子、橡胶、家具等行业。

2、不锈钢304的耐高温极限在750度-860度。但通常达不到860度这么高。450度时有个临界点，情况如下：304不锈钢不易保持在450-860度，因为在450度以上的时候，会稀释碳周围的铬，形成碳化铬，造成贫铬区，从而改变不锈钢性能材质；而且450的温度外加屈服力会使得奥氏体向马氏体转化。通俗的说，就是经常在450度以上环境下使用，304不锈钢的性能和结构都发生变化，应用在RTO支撑或者格栅部位可能会因高温发生坍塌。304在500~800℃高温下一个小时以上就会产生渗碳（敏化），造成抗腐蚀性能下降。所以我们在选材的时候应充分考虑敏化区间温度的影响。ASME II 中的敏化温度为427~871℃。304按国家规定是8-10个镍，一般厂家都会在8.0-8.5之间，对于温度要避开450～850℃，这个温度区间就称为产生晶间腐蚀的 “危险温度区 ”或称“敏化温度区”。

总之，在RTO行业，Q235B和304的应用是为普遍的。通常我们把RTO炉体可以简化为三个组成部分：燃烧室、蓄热室和废气进出管道，不同部分在不同的工艺条件下对钢材的选用有着一定的要求和限制。对于RTO而言，一般燃烧室内部温度长期保持在760℃以上，需要做内部保温，而外壁不直接接触烟气，可选用Q235B钢板。外壁加强可选用材质为Q235B型材如扁铁、槽钢、角钢、H型钢材等。接触废气的部分通常为：格栅、支撑立柱、下炉体、烟气管道、集气室、阀门等附件，这些部分根据不同的工艺废气组分和每一种组分的化学特征选择不同的材质，选择Q235B还是304尤其如此。在RTO结构组成中，废气进出管道常用的两种形式为矩形管和圆形管，这段管道的温度由于经常处于水的露点温度以下，该段管道选材需要考虑的因素。除了选择304或者碳钢以外，更多的是要做防腐蚀处理，诸如耐酸浇注料、高温防腐漆、喷塑、衬耐酸衬里等。

以上就是《VOCs废气处理设备RTO燃烧炉炉体如何选材？（RTO炉体所选Q235B、304材质对防腐蚀和耐高温的要求及应用范围》的全部内容，希望对您了解VOCs废气处理设备RTO燃烧炉炉体选材有所帮助。

---

提示：本网部分已发布的信息内容可能存在过时，请注意辨别。部分内容整理为互联网/转载官方发布，相关信息仅为传递更多信息之目的，不代表本网观点，不拥有所有权。如有侵权联系删除。
